Comprobacion de compuertas en proteus (apuntes y comprension obtenida).



Portafolio. Tarea 2 – Simulación compuertas Lógicas Básicas

DOCENTE

Maria Victoria Herrera Dederle

Fecha:

27/08/2021

Ciudad:

Medellin - Antioquia

Son basicamente un pequeño circuito que recibe valores para dar resultados que pueden ser 0 o 1, tambien falso o verdaero, segun la interpretacion, voy a tratar 7 compuertas, adicional a esto, todas las compuertas fisicas tienen dentro de si 14 pines y en estos se encuentran las encargadas de retornar valores segun la que se este manejando (And, Or, etc).

Compuertas basicas:

Not:

Esta recibe valores y los invierte de manera que:

El circuito  fisico contiene 14 pines, entre estos se encuentran las entradas "Not" en donde pasa un valor P y sale ~P.

Si el valor de entrada es 1 saldra siendo 0 y viceversa, o dicho de otra forma, si entra falso a una compuerta not saldra verdadero.

And:

Su circuito hace p*q = x basicamente, quedando como resultado 1 solo si ambos valores son 1.

Dicho de otra forma, si una de los valores el falso el resultado sera falso.

Or:

Lo que hace esta compuerta es p+q=x, lo cual resultara en 1 si tiene  otro valor en 1,

es decir, sera verdadero si p o q son verdaderos, solo es falso si ambos lo son.

Xor:

La or exclusiva nos indica lo siguiente:

x = A*(~B)+(~A)*B

Si un numero es igual a otro, el resultado sera 0.

Negaciones:

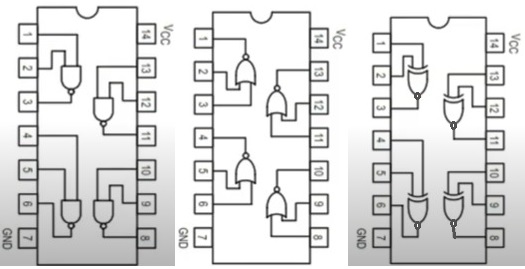

De aqui se desprenden otras 3 compuertas, pero son basicamente las tres anteriores pero siendo negadas.

Se les atribuyen los nombres: Nand, Nor, Xnor.

Referencias comerciales de cada compuerta:

Cada compuerta puede ser solicitada como SN54LS o SN74LS con su numero distintivo, los circuitos en si se ven como los diagramas logicos que adjunte en cada compuerta.

circuitos hechos en proteus.
